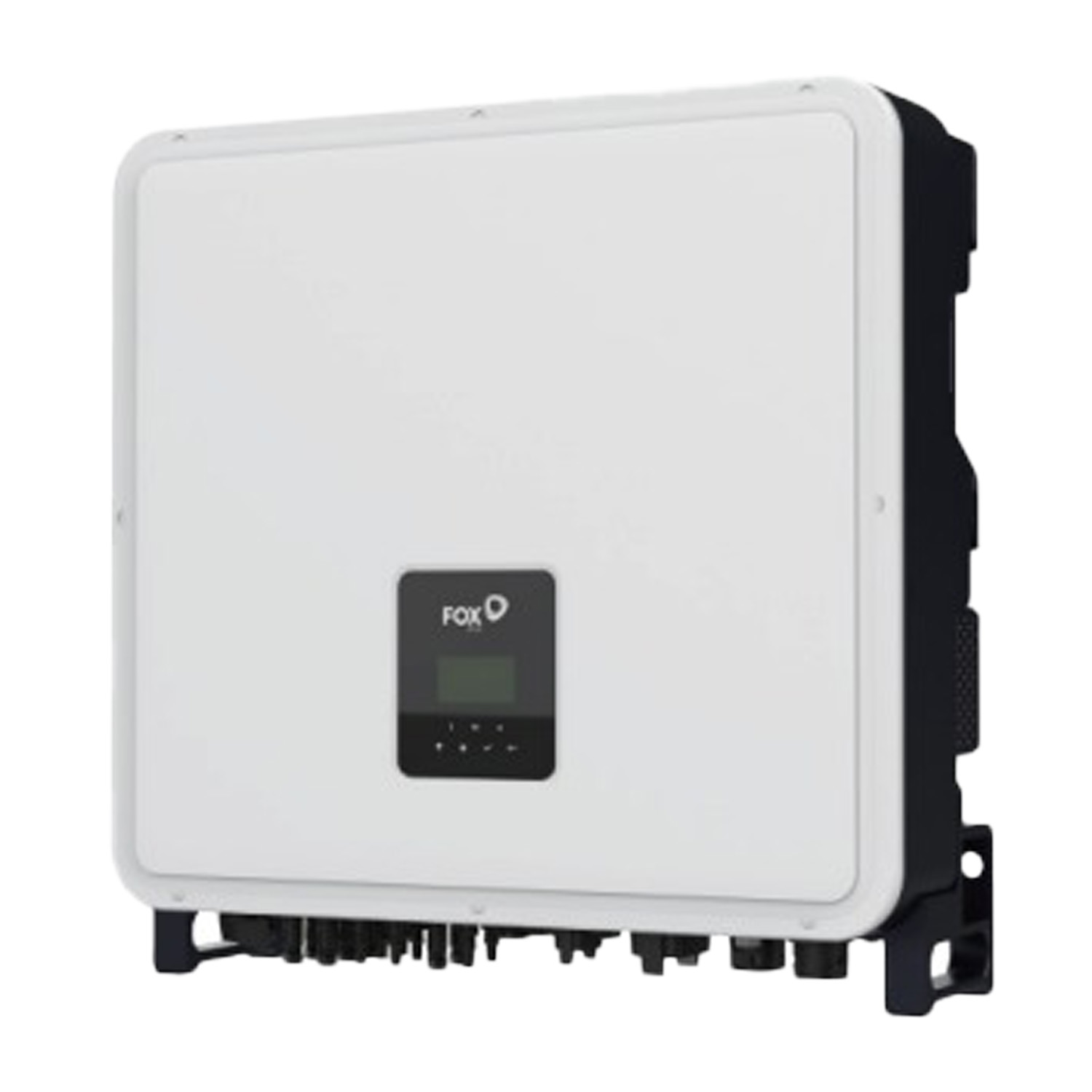

Wechselrichter – FoxESS – H3 PRO – 20.0 – Hybrid – HV
SKU: F290B82
EAN: 5905951589619
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | 3 |
| AFCI | Optional |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| Wi-Fi | Ja |
| RS485 | Ja |
| CAN | Ja |
| USB | Ja |
| 4G | Optional |
| DRM | Ja |
| SPD Typ II | |
| Gewicht | 63 kg |
| CN | 85044086 |
Produktdetails
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | 3 |
| AFCI | Optional |
| Garantie | |
| Nettobreite | |
| Nettotiefe | |
| Nettohöhe | |
| Wi-Fi | Ja |
| RS485 | Ja |
| CAN | Ja |
| USB | Ja |
| 4G | Optional |
| DRM | Ja |
| SPD Typ II | |
| Gewicht | 63 kg |
| CN | 85044086 |
FOX ESS Serie H3 Pro
Dreiphasige Hybridwechselrichter/AC-Ladegeräte der H3 Pro-Serie von FOX ESS sind eine vielseitige Lösung für Energiespeicherung und bieten hohe Effizienz sowie flexible Konfigurationsmöglichkeiten. Sie wurden für eine einfache Montage und Fernüberwachung entwickelt und gewährleisten dank Schutzart IP65 einen zuverlässigen Betrieb in unterschiedlichen Umgebungen. Ideal abgestimmt auf Hochspannungsbatterien von Fox ESS bilden sie ein optimiertes Energiemanagementsystem.
Wichtigste Merkmale der FOX ESS Serie H3 Pro:
- Maximale PV-Eingangsleistung bis zu 45 000 W (modellabhängig).
- Parallelschaltung von bis zu 10 Wechselrichtern möglich, wodurch sich das System an Nutzeranforderungen skalieren lässt.
- Kapazität der Modulbatterien bis zu 83,88 kWh, was große Flexibilität bei der Speicher-Konfiguration bietet.
- Maximaler Lade-/Entladestrom der Batterie: 50+50 A.
- Schutzart IP65, ermöglicht die Installation im Außenbereich.
- Fernüberwachung des Systems über eine mobile App oder eine Webseite.
Für wen ist das eine gute Wahl?
Die H3 Pro-Serie ist eine ausgezeichnete Wahl für Photovoltaikanlagen, die eine fortschrittliche Energieverwaltung und Speichermöglichkeiten benötigen. Sie eignet sich sowohl für private als auch für gewerbliche Anwendungen, bei denen Systemflexibilität, Erweiterbarkeit und hohe Effizienz entscheidend sind. Funktionen wie Fernüberwachung und einfache Montage werden von Installateuren sowie von Nutzern geschätzt, die Komfort und Kontrolle über ihr Energiesystem wünschen.
| Parameter | H3-Pro-15.0 | H3-Pro-20.0 | H3-Pro-22.0 | H3-Pro-24.9 | H3-Pro-25.0 | H3-Pro-29.9 | H3-Pro-30.0 |
| PV-EINGANG (NUR HYBRIDWECHSELRICHTER) | |||||||
| Maximale Eingangsleistung [W] | 22500 | 30000 | 33000 | 37500 | 37500 | 45000 | 45000 |
| Maximale Eingangsspannung [V] | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nenn-Eingangsspannung [V] | 750 | 750 | 750 | 750 | 750 | 750 | 750 |
| Maximaler Eingangsstrom [A] | 32 | 32 | 32 | 32 | 32 | 32 | 32 |
| Maximaler Kurzschlussstrom [A] | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| MPPT-Arbeitsbereich Spannung [V] | 150 ~ 850 | 150 ~ 850 | 150 ~ 850 | 150 ~ 850 | 150 ~ 850 | 150 ~ 850 | 150 ~ 850 |
| MPPT-Arbeitsbereich Spannung [V] (Volllast) | 170~850 | 230~850 | 250~850 | 280~850 | 280~850 | 340~850 | 340~850 |
| Anlaufspannung [V] | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Anzahl unabhängiger MPPT | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Anzahl Stränge pro MPPT | 2/2/2 | 2/2/2 | 2/2/2 | 2/2/2 | 2/2/2 | 2/2/2 | 2/2/2 |
| Maximaler Rückspeisestrom des Wechselrichters [A] | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| BATTERIEN | |||||||
| Batterietyp | Lithium-Eisenphosphat (LFP) | ||||||
| Batterie-Spannungsbereich [V] | 150~800 | ||||||
| Batteriespannungsbereich bei Volllast AC [V] | 160~790 | 220~790 | 240~790 | 270~790 | 270~790 | 330~790 | 330~790 |
| Maximaler Lade-/Entladestrom [A] | 50+50 | ||||||
| Anzahl Batterieschnittstellen | 2 | ||||||
| Kommunikationsschnittstelle | CAN | ||||||
| AC-AUSGANG | |||||||
| Nenn-Ausgangsleistung [VA] | 15000 | 20000 | 22000 | 24900 | 25000 | 29900 | 30000 |
| Max. Scheinleistung [VA] | 16500 | 22000 | 24200 | 24900 | 27500 | 29900 | 33000 |
| Nennspannung des AC-Netzes [VAC] | 400/230; 380/220, 3L/N/PE | ||||||
| Nennfrequenz des AC-Netzes [Hz] | 50/60, +5 | ||||||
| Maximaler AC-Strom [A] (pro Phase) | 25,0 | 33,3 | 36,7 | 37,7 | 41,7 | 45,4 | 50,0 |
| Leistungsfaktor | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) | ||||||
| Exportbegrenzung | Ja | ||||||
| THDI [%] | <3 bei Nennleistung | ||||||
| AC-EINGANG | |||||||
| Maximale AC-Eingangsleistung [VA] | 22500 | 30000 | 33000 | 35000 | 35000 | 35000 | 35000 |
| Nennspannung des AC-Netzes [V] | 400/230; 380/220, 3L/N/PE | ||||||
| Nennfrequenz des AC-Netzes [Hz] | 50/60, +5 | ||||||
| Maximaler AC-Strom [A] (pro Phase) | 34,1 | 45,5 | 50,0 | 53,0 | 53,0 | 53,0 | 53,0 |
| Leistungsfaktor | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) | ||||||
| EPS-AUSGANG | |||||||
| Max. Scheinleistung [VA] | 15000 | 20000 | 22000 | 25000 | 25000 | 30000 | 30000 |
| Spitzen-Scheinleistung [VA] (60 s) | 18000 | 24000 | 26400 | 30000 | 30000 | 36000 | 36000 |
| Nennspannung des EPS-Netzes [V] | 400/230; 380/220,3L/N/PE | ||||||
| Nennfrequenz des EPS-Netzes [Hz] | 50/60 | ||||||
| Max. EPS-Strom [A] (pro Phase) | 22,7 | 30,3 | 33,3 | 37,9 | 37,9 | 45,5 | 45,5 |
| Leistungsfaktor | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) | ||||||
| Parallelschaltung (Kaskade) | Ja, bis zu 10 Geräte | ||||||
| Umschaltzeit [ms] | <20 | ||||||
| THDV [%] | <3 bei Nennleistung | ||||||
| WIRKUNGSGRAD | |||||||
| MPPT-Wirkungsgrad [%] | 99,90 | ||||||
| Max. Wirkungsgrad [%] | 97,80 | ||||||
| Max. Wirkungsgrad (BAT zu AC) [%] | 97,60 | ||||||
| Max. Wirkungsgrad (PV zu BAT) [%] | 98,10 | ||||||
| Europäischer Wirkungsgrad [%] | 97,30 | 97,40 | 97,40 | 97,40 | 97,40 | 97,40 | 97,40 |
| SCHUTZFUNKTIONEN | |||||||
| Schutz vor umgekehrter PV-Polarität | Ja | ||||||
| Schutz vor umgekehrter Batterie-Polarität | Ja | ||||||
| Anti-Islanding-Schutz | Ja | ||||||
| Kurzschlussschutz | Ja | ||||||
| Leckstromüberwachung | Ja | ||||||
| Überwachung des Isolationswiderstands | Ja | ||||||
| Überspannungskategorie | III (AC-Seite), II (DC-Seite) | ||||||
| Verpolungsschutz | Ja | ||||||
| Überstromschutz / Temperaturschutz | Ja | ||||||
| Überspannungsschutz AC/DC | Typ II/Typ II | ||||||
| AFCI-Schutz | Optional | ||||||
| DC-Trennschalter | Optional | ||||||
| Überwachung der PV-Stränge | Optional | ||||||
| ALLGEMEINE DATEN | |||||||
| Abmessungen (SWG) [mm] | 600560225 | ||||||
| Verpackungsmaße (SWG) [mm] | 720680370 | ||||||
| Nettogewicht [kg] | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 |
| Bruttogewicht [kg] | 57,5 | 57,5 | 57,5 | 57,5 | 57,5 | 57,5 | 57,5 |
| Montage | Wandmontage | ||||||
| Betriebstemperaturbereich [°C] | -25 ~ +60 (Begrenzung bei 45 °C) | ||||||
| Lagertemperatur [°C] | -40~+70 | ||||||
| Geräuschemission (typ.) [dB] | <60 | ||||||
| Luftfeuchtigkeit [%] | 0~95 (ohne Kondensation) | ||||||
| Höhe [m] | <4000 | ||||||
| Schutzklasse | I | ||||||
| Schutzart | IP65 (Für den Außeneinsatz) | ||||||
| Energieverbrauch [W] | 200 (aktiv), 18 (Leerlauf) | ||||||
| Ruhezustand | Ja | ||||||
| Kühlung | Intelligente Lüfterkühlung | ||||||
| Wechselrichtertopologie | Transformatorlos | ||||||
| Kommunikation | Meter, WLAN, 4G (optional), DRM, USB, BMS (CAN), RS485 | ||||||
| LCD-Anzeige | Hintergrundbeleuchtet, 164 Zeichen | ||||||
| Tasten | 4 kapazitive Touch-Tasten | ||||||
| Akustisches Signal | 1, intern (EPS und Erdungsfehler) | ||||||
| ZERTIFIZIERUNG UND NORMEN | |||||||
| Sicherheit | EN 62109-1, EN 62109-2 | ||||||
| EMV | IEC 61000-6-2, IEC 61000-6-3 | ||||||
Hinweis: Die maximale Eingangsleistung für MPPT beträgt 15 kW. Bei einer Grenzspannung von 1000 V liegt die maximale PV-Betriebsspannung des Wechselrichters bei 950 V. Bei einer PV-Spannung größer als 955 V wird ein Fehler wegen Überspannung gemeldet.
