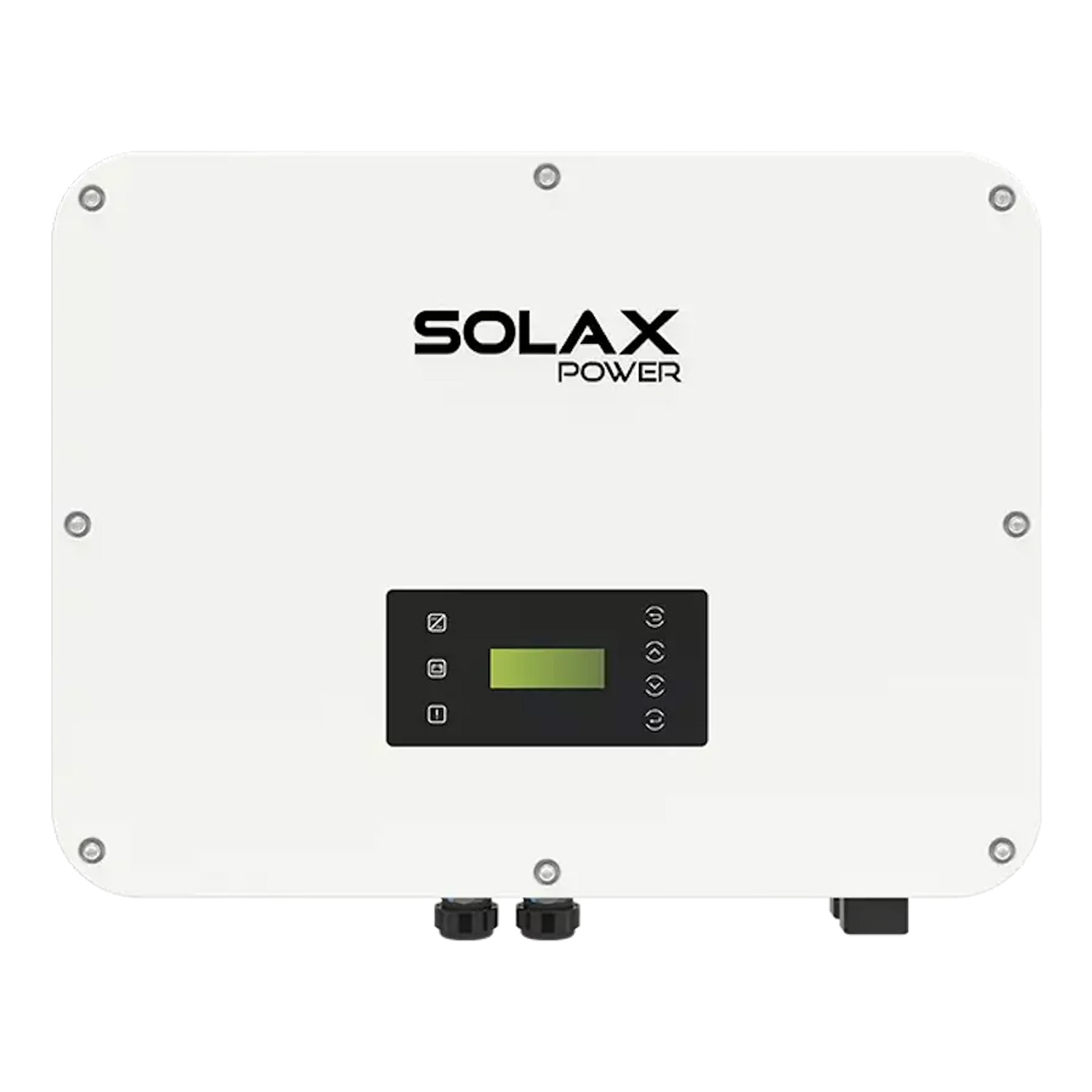

Wechselrichter – SOLAX – X3-ULT-30K – hybrid – AFCI – HV
SKU: F20S1281
EAN: 2010000037225
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | 3 |
| AFCI | Ja |
| Garantie | |
| Nettotiefe | |
| RS485 | Ja |
| SPD Typ II | |
| Tryb pracy off-grid | Ja |
| Zakres napięcia MPPT | 160-950 V |
| Gewicht | 57,18 kg |
| CN | 85044086 |
Nettopreis
Verfügbar nach dem Einloggen
Datasheet Solax X3-ULT-15KP - X3-ULT-30KP
Solax-X3-ULT-15KP-X3-ULT-30KP-Datasheet.pdf
Produktdetails
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | 3 |
| AFCI | Ja |
| Garantie | |
| Nettotiefe | |
| RS485 | Ja |
| SPD Typ II | |
| Tryb pracy off-grid | Ja |
| Zakres napięcia MPPT | 160-950 V |
| Gewicht | 57,18 kg |
| CN | 85044086 |
Solax X3-Ultra Wechselrichter (Dreiphasig)
Die Solax X3-Ultra Wechselrichter sind fortschrittliche dreiphasige Lösungen für netzgekoppelte Systeme, entwickelt für maximale Effizienz und Zuverlässigkeit. Dank innovativem Design und hoher Umwandlungseffizienz sorgen sie für eine optimale Nutzung der Energie aus Photovoltaikmodulen.
Wichtigste Merkmale der Solax X3-Ultra:
- Maximale PV-Modulleistung bis zu 60.000 Wp.
- Hohe DC-Eingangsspannung bis 1000 V.
- Anschluss von bis zu 3 MPP-Trackern mit einer String-Konfiguration 2/2/2 möglich.
- Die maximale Scheinleistung AC liegt je nach Modell zwischen 16.500 VA und 30.000 VA.
- Kompatibel mit Lithium-Ionen-Batterien im Spannungsbereich von 180–800 V.
- EPS-Spitzenleistung bis zu 30.000 VA mit einer Umschaltzeit von unter 10 ms.
- Schutzklasse IP66 und großer Betriebstemperaturbereich von -35 °C bis 60 °C.
- Erweiterte Schutzfunktionen, einschließlich AFCI.
Für wen ist das eine gute Wahl?
Die Solax X3-Ultra Wechselrichter sind die ideale Wahl für leistungsstarke Photovoltaikanlagen, sowohl im gewerblichen Bereich als auch in größeren Wohnanlagen. Ihre Vielseitigkeit, hohe Effizienz, die Möglichkeit zur Integration von Energiespeichern sowie umfassende Schutzfunktionen machen sie zu einer ausgezeichneten Lösung für Anwender, die leistungsfähige und zuverlässige Systeme suchen.
Datasheet Solax X3-ULT-15KP - X3-ULT-30KP
Solax-X3-ULT-15KP-X3-ULT-30KP-Datasheet.pdf
| PV-EINGANG | X3-ULT-15KP | X3-ULT-15K | X3-ULT-20KP | X3-ULT-20K | X3-ULT-25K | X3-ULT-30K |
|---|---|---|---|---|---|---|
| Max. empfohlene Modulleistung [Wp] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Max. DC-Eingangsleistung [W] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Max. DC-Spannung [V] | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nominelle DC-Betriebsspannung [V] | 600 | 600 | 600 | 600 | 600 | 600 |
| Anzahl MPP-Tracker/Strings pro MPP | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 3(2/2/2) |
| Max. Strom (Eingang PV1 / Eingang PV2 / Eingang PV3) [A] | PV1: 36/PV2: 36/PV3:36 | PV1: 36/PV2:36 | PV1: 36/PV2:36 | PV1: 36/PV2:36 | PV1:36/PV2:36/PV3:36 | PV1:36/PV2:36/PV3:36 |
| Max. Kurzschlussstrom (Eingang PV1 / Eingang PV2 / Eingang PV3) [A] | PV1: 45/PV2: 45/PV3: 45 | PV1: 45/PV2:45 | PV1: 45/PV2:45 | PV1: 45/PV2:45 | PV1:45/PV2:45/PV3:45 | PV1:45/PV2:45/PV3:45 |
| MPPT-Spannungsbereich [V] | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 |
| Start-Ausgangsspannung [V] | 200 | 200 | 200 | 200 | 200 | 200 |
| AC-AUSGANG (Netzanschluss) | ||||||
| Nennleistung Wechselstrom [VA] | 15000 (AS 477714999) | 15000 (AS 477714999) | 20000 | 20000 | 25000 | 30000 (AS 4777 29999) |
| Max. AC-Scheinleistung [VA] | 16500 (AS 4777 14999) | 16500 (AS 477714999) | 22000 | 22000 | 27500 | 30000 (AS 4777 29999) |
| Nennnetzspannung (AC-Spannungsbereich) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Nennnetzfrequenz [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Nennstrom (AC) [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Max. Wechselstrom [A] | 24.0 | 24.0 | 31.9 | 31.9 | 39.9 | 43.5 |
| Leistungsfaktor | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) |
| Oberschwingungsanteil (THDi, %) | <3 | <3 | <3 | <3 | <3 | |
| AC-EINGANG | ||||||
| Nennleistung Wechselstrom [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Nennstrom (AC) [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Nennnetzspannung (AC-Spannungsbereich) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Nennnetzfrequenz [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| BATTERIE | ||||||
| Batterietyp | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion |
| Batterie-Spannungsbereich [V] | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 |
| Max. Lade-/Entladestrom [A] | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) |
| EPS-AUSGANG (MIT BATTERIE) | ||||||
| EPS-Spitzenleistung [VA] | 2-fache Nennleistung, 10 s | 2-fache Nennleistung, 10 s | 2-fache Nennleistung, 10 s | 2-fache Nennleistung, 10 s | 2-fache Nennleistung, 10 s | 2-fache Nennleistung, 10 s |
| Nennleistung EPS [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Nennspannung EPS [V], Frequenz [Hz] | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 |
| Nennstrom EPS [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Umschaltzeit [ms] | < 10 | < 10 | < 10 | < 10 | ||
| Oberschwingungsanteil (THDV, lineare Last) [%] | <3 | <3 | <3 | |||
| STROMVERBRAUCH | ||||||
| Eigenverbrauch (Nacht) [W] | < 5 | < 5 | < 5 | |||
| SCHUTZ | ||||||
| Anti-Islanding-Schutz | JA | JA | JA | JA | JA | JA |
| Schutz gegen Verpolung (Gleichstrom) | JA | JA | JA | JA | JA | JA |
| Isolationsüberwachung | JA | JA | JA | JA | JA | JA |
| Fehlerstromüberwachung | JA | JA | JA | JA | JA | JA |
| Überstromschutz (AC) | JA | JA | JA | JA | JA | JA |
| Kurzschlussschutz (AC) | JA | JA | JA | JA | JA | JA |
| Überspannungsschutz (AC) | JA | JA | JA | JA | JA | JA |
| Überhitzungsschutz | JA | JA | JA | JA | JA | JA |
| Netzseitige Rückladung der Batterie | JA | JA | JA | JA | JA | JA |
| Überspannungsschutz | Typ II, DC und AC | Typ II, DC und AC | Typ II, DC und AC | Typ II, DC und AC | Typ II, DC und AC | Typ II, DC und AC |
| AFCI | OPT | OPT | OPT | OPT | OPT | OPT |
| EFFIZIENZ | ||||||
| Max. Wirkungsgrad / EURO-Wirkungsgrad | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.0% / 97.7% |
| Nennladeeffizienz | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| MPPT-Regelwirkungsgrad | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| STANDARD | ||||||
| Sicherheit | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 |
| EMV | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 |
| Zertifizierungen | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR |
| ALLGEMEINE ANGABEN | ||||||
| Schutzart | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Betriebstemperaturbereich [°C] | -35~60 (Leistungsreduzierung über +45 °C) | -35~60 (Leistungsreduzierung über +45 °C) | -35~60 (Leistungsreduzierung über +45 °C) | -35~60 (Leistungsreduzierung über +45 °C) | -35~60 (Leistungsreduzierung über +45 °C) | -35~60 (Leistungsreduzierung über +45 °C) |
| Relative Luftfeuchtigkeit [%] | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 |
| Höhe [m] | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 |
| Lagertemperatur [°C] | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Abmessungen (B×H×T) [mm] | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 |
| Gewicht (kg) | 47 | 47 | 47 | 47 | 47 | 47 |
| Kühlkonzept | Intelligente Kühlung | Intelligente Kühlung | Intelligente Kühlung | Intelligente Kühlung | Intelligente Kühlung | Intelligente Kühlung |
| Topologie | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos |
| Kommunikation | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 | Modbus (RS485), Zähler (RS485), DI × 5, DO × 2 |
Hinweis: PV3-Eingang ist nur für die Modelle 15KP, 25K und 30K verfügbar.
