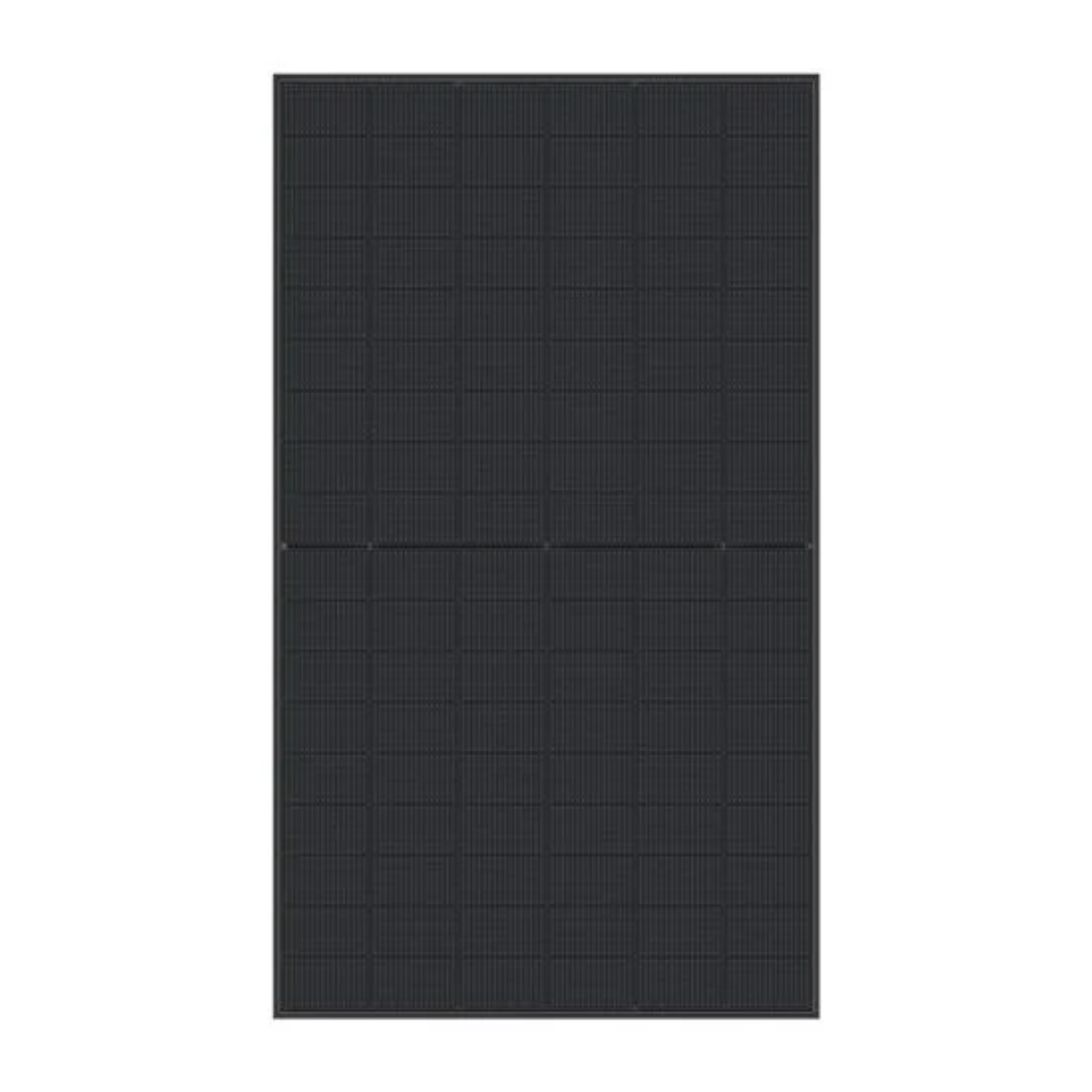

Modul – TCL – HSM-ND54-DR500 – beidseitig
| Breite | |
|---|---|
| Rahmendicke | |
| Höhe | |
| Rahmenfarbe | |
| Leistung | |
| Wirkungsgrad | |
| Anzahl der BusBar | |
| Lineare Leistungsgarantie | |
| Produktgarantie | |
| Typ modułu | Bifazial |
| Maximale statische Belastung (Pa) | |
| Typ ogniwa PV | N-type TOPCon |
| Tier 1 | |
| Menge pro Palette | |
| Menge pro Container | |
| Kabellänge (+) | |
| Kabellänge (-) | 1200 mm |
| Feuerwiderstandsklasse | |
| Podwójne szkło | Ja |
| Gewicht | 27 kg |
| CN | 85414300 |
Produktdetails
| Breite | |
|---|---|
| Rahmendicke | |
| Höhe | |
| Rahmenfarbe | |
| Leistung | |
| Wirkungsgrad | |
| Anzahl der BusBar | |
| Lineare Leistungsgarantie | |
| Produktgarantie | |
| Typ modułu | Bifazial |
| Maximale statische Belastung (Pa) | |
| Typ ogniwa PV | N-type TOPCon |
| Tier 1 | |
| Menge pro Palette | |
| Menge pro Container | |
| Kabellänge (+) | |
| Kabellänge (-) | 1200 mm |
| Feuerwiderstandsklasse | |
| Podwójne szkło | Ja |
| Gewicht | 27 kg |
| CN | 85414300 |
Photovoltaikmodul TCL Solar T Class HSM-ND54-DR
Das Photovoltaikmodul TCL Solar T Class HSM-ND54-DR ist eine fortschrittliche Lösung, die Glas-auf-Glas-Technologie mit bifazialer Energieerzeugung kombiniert. Es bietet eine Leistung im Bereich von 485–510 W und einen Wirkungsgrad von bis zu 22,9 %, wodurch es hohe Effizienz und gleichbleibende Energieerträge unter unterschiedlichsten Wetterbedingungen liefert. Sein elegantes Erscheinungsbild und seine robuste Bauweise machen es zur idealen Wahl für private und gewerbliche Installationen.
Wichtigste Merkmale des TCL Solar T Class HSM-ND54-DR:
- Bifaziale Konstruktion, die Energiegewinnung von beiden Seiten des Moduls ermöglicht.
- Modulwirkungsgrad von bis zu 22,9 % zur Maximierung der Energieproduktion.
- Robuster Rahmen mit hoher Stabilität und thermisch vorgespanntem Glas für erhöhte Langlebigkeit.
- Gewährleistete Zuverlässigkeit durch strenge Qualifikationsverfahren entlang der Lieferkette.
- Langfristige Garantieunterstützung, einschließlich Produkt- und Leistungsgarantie über 25–30 Jahre.
- Widerstandsfähig gegenüber extremen Witterungsbedingungen, einschließlich Windlasten bis zu 2400 Pa und Schneelasten bis zu 5400 Pa.
Für wen ist dieses Modul eine gute Wahl?
Das TCL Solar T Class HSM-ND54-DR ist ideal für Hausbesitzer und Unternehmen, die nach effizienten, zuverlässigen und optisch ansprechenden Photovoltaiklösungen suchen. Dank der bifazialen Technologie und der hohen Witterungsbeständigkeit eignen sich diese Module hervorragend für Anlagen, die wechselnden Wetterbedingungen ausgesetzt sind, sowie überall dort, wo langfristige Stabilität der Energieproduktion und die Dauerhaftigkeit der Investition wichtig sind.
| Parameter | HSM-ND54-DR485 | HSM-ND54-DR490 | HSM-ND54-DR495 | HSM-ND54-DR500 | HSM-ND54-DR505 | HSM-ND54-DR510 |
|---|---|---|---|---|---|---|
| Nennleistung (Pnom) (W) | 485 W | 490 W | 495 W | 500 W | 505 W | 510 W |
| Modulwirkungsgrad (%) | 21,8% | 22,0% | 22,3% | 22,5% | 22,7% | 22,9% |
| Nennspannung (Vmpp) (V) | 33,10 V | 33,30 V | 33,50 V | 33,70 V | 33,90 V | 34,10 V |
| Nennstrom (Impp) (A) | 14,66 A | 14,72 A | 14,78 A | 14,84 A | 14,90 A | 14,96 A |
| Leerlaufspannung (Voc) (V) | 39,34 V | 39,50 V | 39,70 V | 39,92 V | 40,14 V | 40,36 V |
| Kurzschlussstrom (Isc) (A) | 15,60 A | 15,67 A | 15,74 A | 15,81 A | 15,88 A | 15,95 A |
| BNPI-Parameter | ||||||
| Nennleistung (Pnom) (W) | 532 W | 537 W | 543 W | 548 W | 553 W | 558 W |
| Leerlaufspannung (Voc) (V) | 39,56 V | 39,71 V | 39,93 V | 40,13 V | 40,34 V | 40,54 V |
| Kurzschlussstrom (Isc) (A) | 17,02 A | 17,08 A | 17,17 A | 17,24 A | 17,31 A | 17,38 A |
| Ertrag bei beidseitiger Bauweise | ||||||
| Pmax, 5% Ertragszuwachs durch beidseitige Bauweise (W) | 509 W | 515 W | 520 W | 525 W | 530 W | 536 W |
| Isc, 5% Ertragszuwachs durch beidseitige Bauweise (A) | 16,38 A | 16,45 A | 16,53 A | 16,60 A | 16,67 A | 16,75 A |
| Pmax, 10% Ertragszuwachs durch beidseitige Bauweise (W) | 534 W | 539 W | 545 W | 550 W | 556 W | 561 W |
| Isc, 10% Ertragszuwachs durch beidseitige Bauweise (A) | 17,16 A | 17,24 A | 17,31 A | 17,39 A | 17,47 A | 17,55 A |
| Mechanische Daten | ||||||
| Beidseitige Bauweise (Pmax/Isc) | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% |
| Beidseitige Bauweise (Voc) | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% |
| Maximale Systemspannung (V) | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC |
| Solarzellen | N-Typ TOPCon | N-Typ TOPCon | N-Typ TOPCon | N-Typ TOPCon | N-Typ TOPCon | N-Typ TOPCon |
| Glas | 2,0 mm / 2,0 mm, gehärtetes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung | 2,0 mm / 2,0 mm, gehärtetes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung | 2,0 mm / 2,0 mm, gehärtetes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung | 2,0 mm / 2,0 mm, gehärtetes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung | 2,0 mm / 2,0 mm, gehärtetes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung | 2,0 mm / 2,0 mm, gehärtetes Glas mit hoher Lichtdurchlässigkeit, Antireflexbeschichtung |
| Betriebstemperatur (°C) | -40°C bis +85°C | -40°C bis +85°C | -40°C bis +85°C | -40°C bis +85°C | -40°C bis +85°C | -40°C bis +85°C |
| Testtemperatur (IEC TS 63126) (°C) | -40°C bis +70°C | -40°C bis +70°C | -40°C bis +70°C | -40°C bis +70°C | -40°C bis +70°C | -40°C bis +70°C |
| Anschlussdose | IP68, 3 Bypass-Dioden | IP68, 3 Bypass-Dioden | IP68, 3 Bypass-Dioden | IP68, 3 Bypass-Dioden | IP68, 3 Bypass-Dioden | IP68, 3 Bypass-Dioden |
| Maximaler Nennstrom der Sicherung (A) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
| Steckverbinder | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A |
| Gewicht (kg) | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg |
| Temperaturkoeffizient der Leistung (% / °C) | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C |
| Temperaturkoeffizient der Spannung (% / °C) | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C |
| Temperaturkoeffizient des Stroms (% / °C) | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C |
| Max. Belastung (Pa / kg/m²) | Wind: 2400 Pa, 245 kg/m² vorn und hinten; Schnee: 5400 Pa, 550 kg/m² vorn | Wind: 2400 Pa, 245 kg/m² vorn und hinten; Schnee: 5400 Pa, 550 kg/m² vorn | Wind: 2400 Pa, 245 kg/m² vorn und hinten; Schnee: 5400 Pa, 550 kg/m² vorn | Wind: 2400 Pa, 245 kg/m² vorn und hinten; Schnee: 5400 Pa, 550 kg/m² vorn | Wind: 2400 Pa, 245 kg/m² vorn und hinten; Schnee: 5400 Pa, 550 kg/m² vorn | Wind: 2400 Pa, 245 kg/m² vorn und hinten; Schnee: 5400 Pa, 550 kg/m² vorn |
| Stoß-/Schlagfestigkeit | Hagel (Durchmesser 25 mm) bei 23 m/s | Hagel (Durchmesser 25 mm) bei 23 m/s | Hagel (Durchmesser 25 mm) bei 23 m/s | Hagel (Durchmesser 25 mm) bei 23 m/s | Hagel (Durchmesser 25 mm) bei 23 m/s | Hagel (Durchmesser 25 mm) bei 23 m/s |
| Rahmen | Anodierte Aluminiumlegierung in Schwarz | Anodierte Aluminiumlegierung in Schwarz | Anodierte Aluminiumlegierung in Schwarz | Anodierte Aluminiumlegierung in Schwarz | Anodierte Aluminiumlegierung in Schwarz | Anodierte Aluminiumlegierung in Schwarz |
| Verpackung | ||||||
| Anzahl Module pro Palette | 36 | 36 | 36 | 36 | 36 | 36 |
| Anzahl Module im 40ft HQ Container | 24 | 24 | 24 | 24 | 24 | 24 |
| Anzahl Module pro Container | 864 | 864 | 864 | 864 | 864 | 864 |
| Tests und Zertifikate | ||||||
| Standardtests | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 |
| Feuerwiderstandsklasse | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) | Klasse A (IEC 61730-2/ UL 790) |
| Schutzklasse | Schutzklasse II (IEC 61140) | Schutzklasse II (IEC 61140) | Schutzklasse II (IEC 61140) | Schutzklasse II (IEC 61140) | Schutzklasse II (IEC 61140) | Schutzklasse II (IEC 61140) |
| Qualitätszertifikate | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling |
| Managementsystem für Arbeitssicherheit und Gesundheitsschutz | CE | CE | CE | CE | CE | CE |
