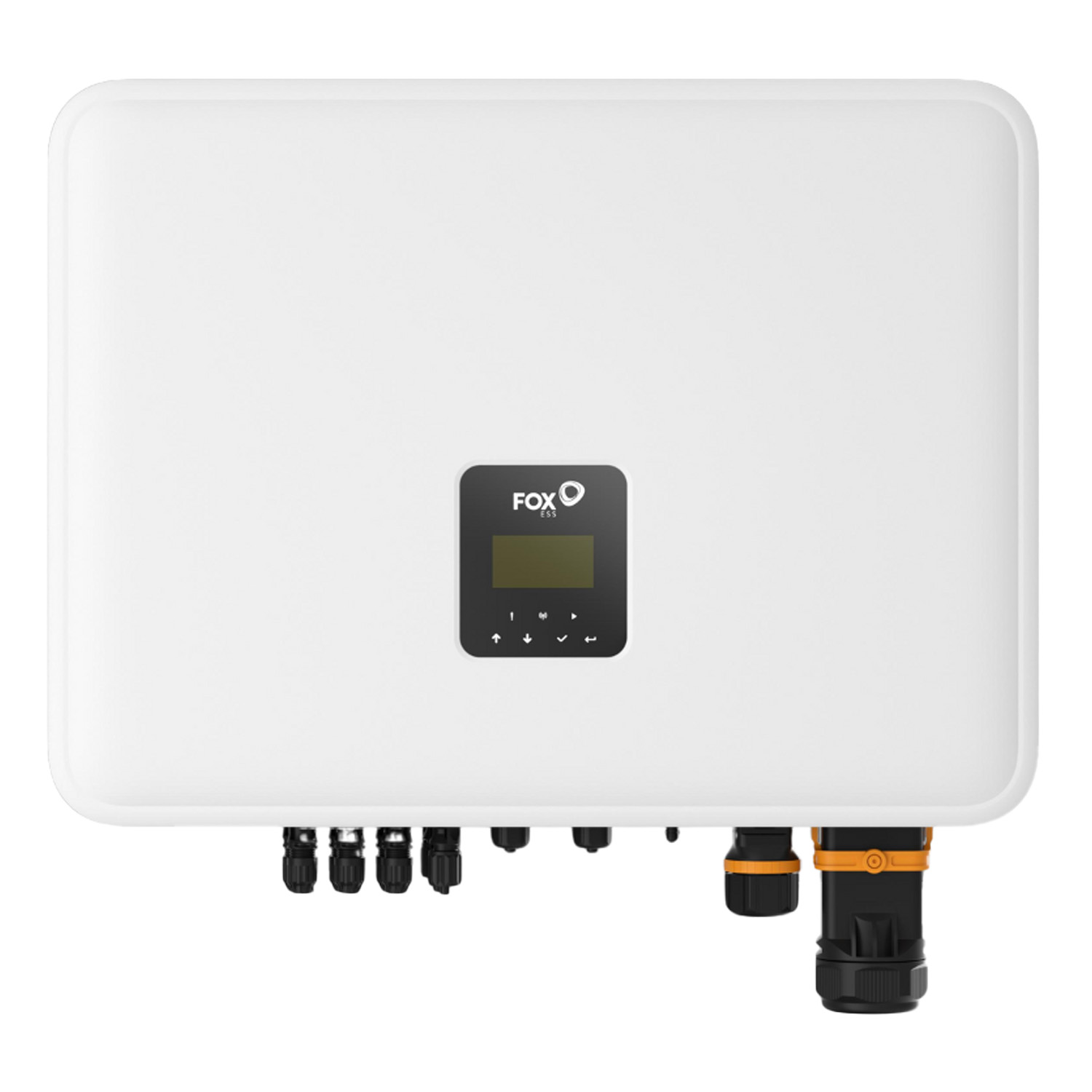

Wechselrichter – FoxESS – P3-5.0-SH – Hybrid – HV
SKU: F290B41
EAN: 2010000034576
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | 3 |
| AFCI | Optional |
| Garantie | |
| Nettobreite | |
| Wi-Fi | Ja |
| RS485 | Ja |
| CAN | Ja |
| Ethernet | Ja |
| USB | Ja |
| LAN | Ja |
| 4G | Optional |
| Bluetooth | Ja |
| DRM | Ja |
| SPD Typ II | |
| Tryb pracy off-grid | Ja |
| CN | 85044085 |
Nettopreis
Verfügbar nach dem Einloggen
Datasheet FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Datasheet-4.pdf
Declaration of confirmity FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Declaration-of-confirmity-4.pdf
Statement FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Statement-4.pdf
Certificate of compliance 1 FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Certificate-of-compliance-1-4.pdf
Certificate of compliance 2 FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Certificate-of-compliance-2-4.pdf
Produktdetails
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | 3 |
| AFCI | Optional |
| Garantie | |
| Nettobreite | |
| Wi-Fi | Ja |
| RS485 | Ja |
| CAN | Ja |
| Ethernet | Ja |
| USB | Ja |
| LAN | Ja |
| 4G | Optional |
| Bluetooth | Ja |
| DRM | Ja |
| SPD Typ II | |
| Tryb pracy off-grid | Ja |
| CN | 85044085 |
FOX P3-S Dreiphasiger Hybridwechselrichter
Die Hybridwechselrichter Fox ESS der P3‑S‑Serie sind technologisch fortschrittliche Geräte zur effizienten Steuerung von Solarenergie. Sie ermöglichen die Nutzung von Energie am Tag und deren Speicherung für die Nacht und arbeiten mit Hochvolt-Batterien von Fox ESS zusammen. Sie zeichnen sich durch einfache Installation, Witterungsbeständigkeit (IP65) und die Möglichkeit zur Fernüberwachung aus.
Wichtigste Merkmale des FOX P3-S:
- Flexible Leistung von 5 kW bis 15 kW, abgestimmt auf die Anforderungen der Anlage.
- Unterstützt Hochvolt-Lithium-Ionen-Batterien (LFP) im Spannungsbereich von 100–800 V.
- Drei unabhängige MPPT-Eingänge für optimale Leistung der PV-Module.
- MPPT-Wirkungsgrad bis zu 97,90% sowie maximaler Wirkungsgrad bis zu 99,90%.
- Schutzart IP65, ermöglicht die Installation in verschiedenen Umgebungen, auch im Freien.
- Erweiterte Überwachungsfunktionen über mobile App oder Webplattform (FoxCloud V2.0).
Für wen ist das die richtige Wahl?
Die Wechselrichter Fox ESS P3‑S sind eine ideale Lösung für private und gewerbliche Anwender, die ein effizientes und flexibles System zur Verwaltung erneuerbarer Energien suchen. Ihr Plug-and-play-Design, die hohe Robustheit sowie die Möglichkeit der Integration mit Batteriespeichern machen sie zur ausgezeichneten Wahl für Photovoltaik-Anlagen, die darauf abzielen, den Eigenverbrauch von Solarenergie zu maximieren und eine zuverlässige Stromversorgung zu gewährleisten.
Datasheet FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Datasheet-4.pdf
Declaration of confirmity FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Declaration-of-confirmity-4.pdf
Statement FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Statement-4.pdf
Certificate of compliance 1 FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Certificate-of-compliance-1-4.pdf
Certificate of compliance 2 FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Certificate-of-compliance-2-4.pdf
| Parameter | P3-5.0-SH | P3-6.0-SH | P3-8.0-SH | P3-9.9-SH | P3-10.0-SH | P3-12.0-SH | P3-15.0-SH |
|---|---|---|---|---|---|---|---|
| PV-EINGANG | |||||||
| Max. PV-Leistung [W] | 11000 | 11000 | 14000 | 13200 | 18000 | 20000 | 20000 |
| Max. Eingangsleistung [W] | 17600 | 18000 | 18000 | 24000 | 22500 | 30000 | 22500 |
| Max. Eingangsspannung [V] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] |
| Nenn-Eingangsspannung [V] | 620 | 620 | 620 | 620 | 620 | 620 | 620 |
| Max. MPPT-Eingangsstrom [A] | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 |
| Max. Kurzschlussstrom MPPT [A] | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 |
| Max. MPPT Eingangsleistung [W] | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 |
| Min. PV-Betriebsspannung [V] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] |
| MPPT-Betriebsspannungsbereich [V] | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 | 120 ~ 950 |
| Anlaufspannung [V] | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Anzahl unabhängiger MPPT | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Anzahl Stränge pro MPPT | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 |
| BATTERIEN | |||||||
| Batterietyp | Lithium-Ionen-Batterie (LFP) | Lithium-Ionen-Batterie (LFP) | Lithium-Ionen-Batterie (LFP) | Lithium-Ionen-Batterie (LFP) | Lithium-Ionen-Batterie (LFP) | Lithium-Ionen-Batterie (LFP) | Lithium-Ionen-Batterie (LFP) |
| Batteriespannungsbereich [V] | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 |
| Min. Batterie-Betriebsspannung [V] | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Min. Batteriespannung bei Volllast AC [V] | 108 | 125 | 160 | 210 | 210 | 250 | 310 |
| Max. Lade-/Entladestrom [A] | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Kommunikationsschnittstelle | CAN | CAN | CAN | CAN | CAN | CAN | CAN |
| AC-AUSGANG | |||||||
| Nenn-Ausgangsleistung [W] | 5000 | 6000 | 8000 | 9900 | 10000 | 12000 | 15000 |
| Max. Scheinleistung [VA] | 5500 | 6600 | 8800 | 9900 | 11000 [3] | 13200 | 16500 |
| Nennnetzspannung (AC-Spannungsbereich) [V] | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Nennfrequenz des Netzes [Hz] | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 |
| Nennstrom AC [A] (pro Phase) | 7,6 | 9,1 | 12,1 | 15,0 | 15,2 | 18,2 | 22,7 |
| Max. AC-Strom [A] (pro Phase) | 8,3 | 10,0 | 13,3 | 15,0 | 16,7 | 20,0 | 25,0 |
| Leistungsfaktor | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) |
| THDI [%] | <3 bei Nennleistung | <3 bei Nennleistung | <3 bei Nennleistung | <3 bei Nennleistung | <3 bei Nennleistung | <3 bei Nennleistung | <3 bei Nennleistung |
| AC-EINGANG | |||||||
| Max. AC-Eingangsleistung [VA] | 6000 | 7200 | 9600 | 12000 | 12000 | 14400 | 16000 |
| Nennnetzspannung AC [V] | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Nennfrequenz des Netzes AC [Hz] | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 |
| Max. AC-Strom [A] (pro Phase) | 9,1 | 10,9 | 14,5 | 18,2 | 18,2 | 21,8 | 24,2 |
| EPS-AUSGANG | |||||||
| Max. Scheinleistung [VA] | 5000 | 6000 | 8000 | 10000 | 10000 | 12000 | 15000 |
| Spitzen-Scheinleistung [VA] (60s) | 6000 | 7200 | 9600 | 12000 | 12000 | 14400 | 15000 |
| Nennspannung EPS [V] | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Nennfrequenz EPS [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max. EPS-Strom [A] (pro Phase) | 7,2 | 8,7 | 11,6 | 14,5 | 14,5 | 17,4 | 21,7 |
| Leistungsfaktor | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) | 1 (einstellbar von 0,8 kapazitiv bis 0,8 induktiv) |
| Umschaltzeit [ms] | <20 | <20 | <20 | <20 | <20 | <20 | <20 |
| THDV [%] | <3 @lineare Last | <3 @lineare Last | <3 @lineare Last | <3 @lineare Last | <3 @lineare Last | <3 @lineare Last | |
| WIRKUNGSGRAD | |||||||
| MPPT-Wirkungsgrad [%] | 97,30 | 97,70 | 97,70 | 97,90 | 97,90 | 97,90 | 97,90 |
| Max. Wirkungsgrad [%] | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 |
| Europäischer Wirkungsgrad [%] | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 |
| SCHUTZFUNKTIONEN | |||||||
| Verpolungsschutz PV | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Verpolungsschutz Batterie | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Schutz gegen Inselbetrieb | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Kurzschlussschutz | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Leckstromüberwachung | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Isolationswiderstandsüberwachung | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Überspannungskategorie | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) | III (AC-Seite), II (DC-Seite) |
| Verpolungsschutz | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Überlast-/Temperaturschutz | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Überspannungsschutz AC/DC | Typ II(PV)/Typ II(AC) | Typ II(PV)/Typ II(AC) | Typ II(PV)/Typ II(AC) | Typ II(PV)/Typ II(AC) | Typ II(PV)/Typ II(AC) | Typ II(PV)/Typ II(AC) | Typ II(PV)/Typ II(AC) |
| AFCI-Schutz | Optional | Optional | Optional | Optional | Optional | Optional | Optional |
| DC-Trenner | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| ALLGEMEINE DATEN | |||||||
| Abmessungen (SWG) [mm] | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 |
| Verpackungsabmessungen (SWG) [mm] | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 |
| Nettogewicht [kg] | 34 | 34 | 34 | 34 | 34 | 34 | 34 |
| Bruttogewicht [kg] | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| Installation | Wandmontage | Wandmontage | Wandmontage | Wandmontage | Wandmontage | Wandmontage | Wandmontage |
| Betriebstemperaturbereich [°C] | -25 ~ +60 (Begrenzung oberhalb 45) | -25 ~ +60 (Begrenzung oberhalb 45) | -25 ~ +60 (Begrenzung oberhalb 45) | -25 ~ +60 (Begrenzung oberhalb 45) | -25 ~ +60 (Begrenzung oberhalb 45) | -25 ~ +60 (Begrenzung oberhalb 45) | -25 ~ +60 (Begrenzung oberhalb 45) |
| Lagertemperatur [°C] | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Relative Luftfeuchtigkeit Lagerung/Betrieb [%] | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| Höhe [m] | <4000 @Begrenzung über 2000 | <4000 @Begrenzung über 2000 | <4000 @Begrenzung über 2000 | <4000 @Begrenzung über 2000 | <4000 @Begrenzung über 2000 | <4000 @Begrenzung über 2000 | <4000 @Begrenzung über 2000 |
| Schutzklasse | I | I | I | I | I | I | I |
| Schutzgrad | IP65 (Für den Außenbereich) | IP65 (Für den Außenbereich) | IP65 (Für den Außenbereich) | IP65 (Für den Außenbereich) | IP65 (Für den Außenbereich) | IP65 (Für den Außenbereich) | IP65 (Für den Außenbereich) |
| Energieverbrauch [W] | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 |
| Standby-Modus | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Kühlung | Passiv | Passiv | Passiv | Passiv | Passiv | Lüfterkühlung | Lüfterkühlung |
| Geräuschpegel [dB] | <40 | <40 | <40 | <40 | <40 | <55 | <55 |
| Wechselrichter-Topologie | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos | Transformatorlos |
| Kommunikation | Ethernet, EMS(RS485), Zähler, WiLAN(WiFi+LAN+Bluetooth), 4G(optional), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), Zähler, WiLAN(WiFi+LAN+Bluetooth), 4G(optional), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), Zähler, WiLAN(WiFi+LAN+Bluetooth), 4G(optional), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), Zähler, WiLAN(WiFi+LAN+Bluetooth), 4G(optional), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), Zähler, WiLAN(WiFi+LAN+Bluetooth), 4G(optional), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), Zähler, WiLAN(WiFi+LAN+Bluetooth), 4G(optional), DRM, Ripple Control, USB, BMS(CAN), SG Ready | Ethernet, EMS(RS485), Zähler, WiLAN(WiFi+LAN+Bluetooth), 4G(optional), DRM, Ripple Control, USB, BMS(CAN), SG Ready |
| Standardgarantie [Jahre] | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Tasten | 4* Kapazitive Touch-Tasten | 4* Kapazitive Touch-Tasten | 4* Kapazitive Touch-Tasten | 4* Kapazitive Touch-Tasten | 4* Kapazitive Touch-Tasten | 4* Kapazitive Touch-Tasten | 4* Kapazitive Touch-Tasten |
| Akustischer Signalgeber | 1, Intern (EPS und Erdungsfehler) | 1, Intern (EPS und Erdungsfehler) | 1, Intern (EPS und Erdungsfehler) | 1, Intern (EPS und Erdungsfehler) | 1, Intern (EPS und Erdungsfehler) | 1, Intern (EPS und Erdungsfehler) | 1, Intern (EPS und Erdungsfehler) |
[1] Bei einem 1000 V-System beträgt die maximale PV-Betriebsspannung 950 V. [2] Die Startspannung der Versorgung des Wechselrichters beträgt 90 V. [3] Belgische Sicherheitsvorschriften verlangen, dass die Scheinleistung von 10000 W 10000 VA beträgt.
