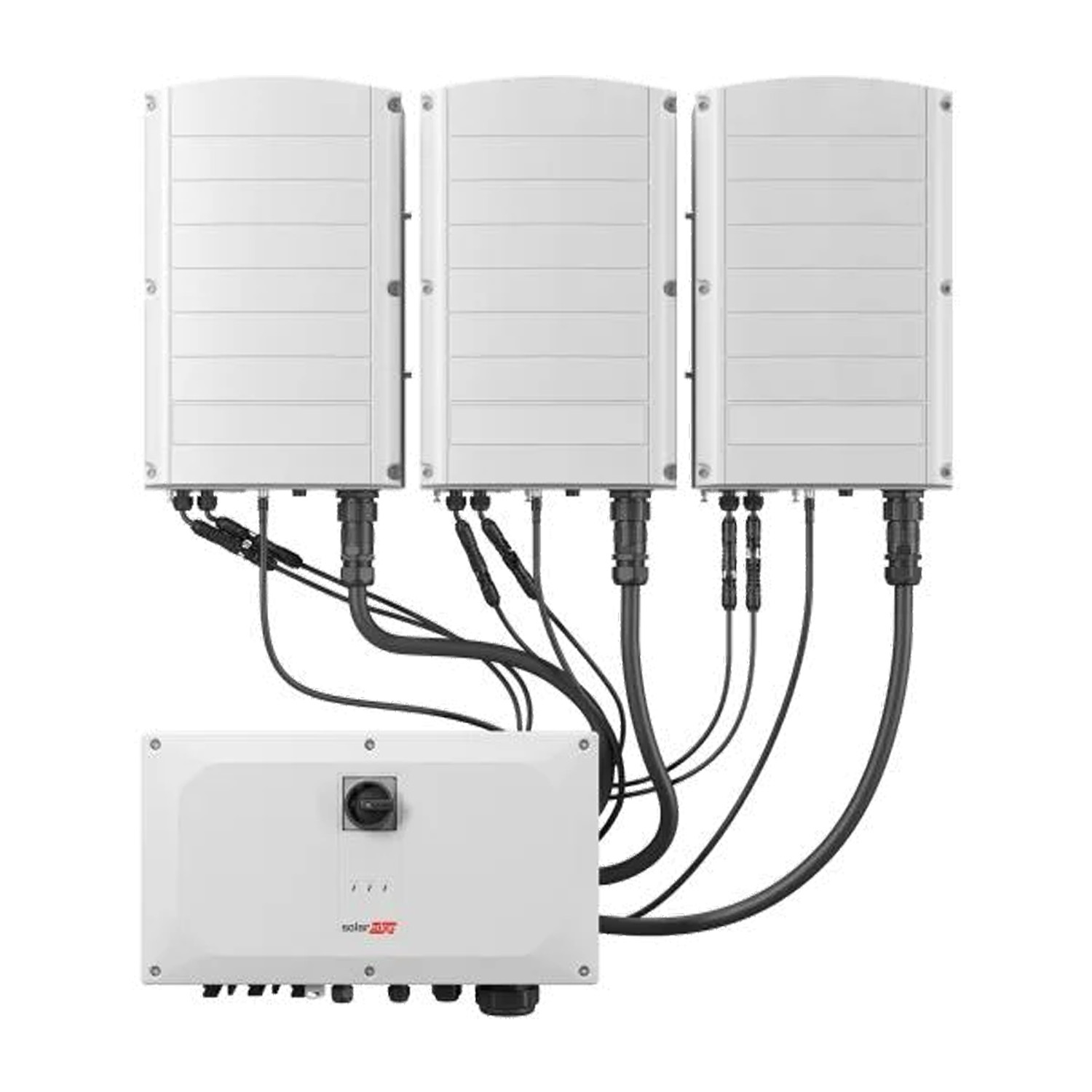

Wechselrichter SOLAR EDGE SE100K – RW00IBNM4 + 3 Hilfseinheiten SESUK-RWR0INNN4
SKU: F240M02
EAN: 2010000031537
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | 9 |
| AFCI | Ja |
| Garantie | |
| Wi-Fi | Optional |
| RS485 | Ja |
| Ethernet | Ja |
| GSM | Optional |
| SPD Typ II | |
| Zakres napięcia MPPT | 750 V |
| Gewicht | 114,52 kg |
| CN | 85044086 |
Nettopreis
Verfügbar nach dem Einloggen
Datasheet SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Datasheet.pdf
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k-1.pdf
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k-2.pdf
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k-4.pdf
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k-5.pdf
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k-6.pdf
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k-7.pdf
Produktdetails
| Hersteller | |
|---|---|
| Nennleistung | |
| Stromversorgung | |
| Hybridgerät | |
| MPPT | 9 |
| AFCI | Ja |
| Garantie | |
| Wi-Fi | Optional |
| RS485 | Ja |
| Ethernet | Ja |
| GSM | Optional |
| SPD Typ II | |
| Zakres napięcia MPPT | 750 V |
| Gewicht | 114,52 kg |
| CN | 85044086 |
Dreiphasige SolarEdge-Wechselrichter mit Synergy-Technologie (Europa)
Dreiphasige SolarEdge-Wechselrichter mit Synergy-Technologie (Modelle SE50K, SE66.6K, SE90K, SE100K, SE120K) sind fortschrittliche Lösungen für große Photovoltaik-Anlagen, entwickelt für schnelle Installation und maximale Leistungsfähigkeit. Dank der modularen Bauweise, die 2 oder 3 Synergy-Einheiten sowie ein Gerät zur Synergy-Steuerung umfasst, ist die Montage einfach und kann von zwei Personen durchgeführt werden. Diese Wechselrichter bieten lange Garantiezeiten (12–20 Jahre) sowie eine Reihe integrierter Sicherheits- und Überwachungsfunktionen.
Hauptmerkmale der dreiphasigen SolarEdge-Wechselrichter mit Synergy-Technologie:
- Schnelle Installation und Inbetriebnahme: Ein spezieller Pre-Commissioning-Prozess ermöglicht die automatische Validierung von Komponenten und Verkabelung bereits vor der Netzanbindung, und das leichte, modulare Design erleichtert die Montage.
- Hohe Zuverlässigkeit und einfache Bedienung: Der unabhängige Betrieb jeder Synergy-Einheit verlängert die störungsfreie Betriebsdauer des Systems und vereinfacht die Wartung.
- Erweiterte Sicherheitsfunktionen: Eingebaute Temperatursensoren erkennen Fehler in der Verkabelung, integrierter Schutz gegen Lichtbogenfehler, optionales Schnellabschalten sowie überwachte, austauschbare Überspannungsschutzgeräte (SPD DC Typ 2, optional AC Typ 2).
- Maximale Systemeffizienz: Integrierte Funktion zur Begrenzung der potenzialinduzierten Degradation (PID) und eine maximale Wechselrichtereffizienz von 98,3 %.
- Umfassendes Monitoring: Integriertes Modul-Level-Monitoring mit Kommunikation über Ethernet oder Mobilfunk (optional Wi‑Fi), das vollständige Transparenz über den Systembetrieb bietet.
- Großer Leistungsbereich: Verfügbare Modelle mit Nenn-Wechselstromausgangsleistungen von 50 kW bis 120 kW, geeignet für große kommerzielle und industrielle Projekte.
Für wen ist das eine gute Wahl?
Die dreiphasigen SolarEdge-Wechselrichter mit Synergy-Technologie sind die ideale Lösung für große Photovoltaik-Anlagen im kommerziellen und industriellen Bereich auf dem europäischen Markt. Ihre modulare Bauweise, fortschrittlichen Sicherheitsfunktionen, hohe Effizienz sowie umfassenden Überwachungsmöglichkeiten machen sie zu einer ausgezeichneten Wahl für Investoren und Projektentwickler, die zuverlässige, leicht zu installierende und zu wartende sowie kosteneffektive Lösungen suchen. Die lange Garantie bestätigt zusätzlich ihre hohe Qualität und Langlebigkeit.
Datasheet SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Datasheet.pdf
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k-1.pdf
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k-2.pdf
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k-4.pdf
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k-5.pdf
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k-6.pdf
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k-7.pdf
| Parameter | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| AUSGANG | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Nennwirkleistung AC-Ausgang (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maximale Scheinleistung AC-Ausgang (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| AC-Ausgangsspannung – Phase-Phase/Phase-Neutral (nenn) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| AC-Ausgangsspannungsbereich – Phase-Phase/Phase-Neutral (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| AC-Frequenz (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maximaler Dauerausgangsstrom (pro Phase) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Anschlüsse der AC-Ausgangsleitungen | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Unterstützte Netze | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maximaler Differenzstrom(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Netzüberwachung, Inselbetriebs-Schutz, konfigurierbarer Leistungsfaktor, länderspezifisch konfigurierbare Grenzwerte | Ja | Ja | Ja | Ja | Ja |
| Gesamtharmonische Verzerrung (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Leistungsfaktorbereich | +/- von 0,8 bis 1 | +/- von 0,8 bis 1 | +/- von 0,8 bis 1 | +/- von 0,8 bis 1 | +/- von 0,8 bis 1 |
| EINGANG | |||||
| Maximale DC-Leistung (STC-Modul) Wechselrichter / Synergieeinheit (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Transformatorlos, ungeerdet | Ja | Ja | Ja | Ja | Ja |
| Maximale Eingangsspannung DC+ bis DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 850 |
| Nenn-Eingangsspannung DC+ bis DC- (VDC) | 750 | 750 | 750 | 750 | 750 |
| Maximaler Eingangsstrom (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Verpolungsschutz | Ja | Ja | Ja | Ja | Ja |
| Erkennung von Erdschlussfehlern | Empfindlichkeit 167 kΩ pro Synergieeinheit(4) | Empfindlichkeit 167 kΩ pro Synergieeinheit(4) | Empfindlichkeit 167 kΩ pro Synergieeinheit(4) | Empfindlichkeit 167 kΩ pro Synergieeinheit(4) | Empfindlichkeit 167 kΩ pro Synergieeinheit(4) |
| Maximaler Wirkungsgrad des Wechselrichters (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Europäischer Wirkungsgrad (gewichtet) (%) | 98 | 98 | 98 | 98 | 98 |
| Leistungsaufnahme bei Nacht (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| SONSTIGE FUNKTIONEN | |||||
| Unterstützte Kommunikationsschnittstellen(5) | 2 x RS485, Ethernet, Wi‑Fi (optional), Mobilfunknetz (optional) | 2 x RS485, Ethernet, Wi‑Fi (optional), Mobilfunknetz (optional) | 2 x RS485, Ethernet, Wi‑Fi (optional), Mobilfunknetz (optional) | 2 x RS485, Ethernet, Wi‑Fi (optional), Mobilfunknetz (optional) | 2 x RS485, Ethernet, Wi‑Fi (optional), Mobilfunknetz (optional) |
| Intelligentes Energiemanagement | Exportbegrenzung | Exportbegrenzung | Exportbegrenzung | Exportbegrenzung | Exportbegrenzung |
| Inbetriebnahme des Wechselrichters | Mobile App SetApp, die den integrierten Wi‑Fi‑Zugangspunkt für eine lokale Verbindung nutzt | Mobile App SetApp, die den integrierten Wi‑Fi‑Zugangspunkt für eine lokale Verbindung nutzt | Mobile App SetApp, die den integrierten Wi‑Fi‑Zugangspunkt für eine lokale Verbindung nutzt | Mobile App SetApp, die den integrierten Wi‑Fi‑Zugangspunkt für eine lokale Verbindung nutzt | Mobile App SetApp, die den integrierten Wi‑Fi‑Zugangspunkt für eine lokale Verbindung nutzt |
| Schutz vor Störungen durch elektrischen Lichtbogen | Integriert, vom Anwender konfigurierbar (gemäß UL1699B) | Integriert, vom Anwender konfigurierbar (gemäß UL1699B) | Integriert, vom Anwender konfigurierbar (gemäß UL1699B) | Integriert, vom Anwender konfigurierbar (gemäß UL1699B) | Integriert, vom Anwender konfigurierbar (gemäß UL1699B) |
| Schnelles Abschalten | Optional (automatisch nach Trennung vom AC-Netz) | Optional (automatisch nach Trennung vom AC-Netz) | Optional (automatisch nach Trennung vom AC-Netz) | Optional (automatisch nach Trennung vom AC-Netz) | Optional (automatisch nach Trennung vom AC-Netz) |
| PID-Regler | Nachtzeiten, integriert | Nachtzeiten, integriert | Nachtzeiten, integriert | Nachtzeiten, integriert | Nachtzeiten, integriert |
| Überspannungsschutz RS485 (Ports 1+2) | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert |
| DC-Überspannungsschutz | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert | Typ II, vor Ort austauschbar, integriert |
| AC-Überspannungsschutz | Typ II, vor Ort austauschbar, optional | Typ II, vor Ort austauschbar, optional | Typ II, vor Ort austauschbar, optional | Typ II, vor Ort austauschbar, optional | Typ II, vor Ort austauschbar, optional |
| DC-Sicherungen (einpolig) | 25 A, optional | 25 A, optional | 25 A, optional | 25 A, optional | 25 A, optional |
| DC-Trenner | Optional | Optional | Optional | Optional | Optional |
| EINHALTUNG VON NORMEN | |||||
| Sicherheit | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Netzanschluss-Normen(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 Klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 Klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 Klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 Klasse A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 Klasse A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Ja | Ja | Ja | Ja | Ja |
| INSTALLATIONSANGABEN | |||||
| Anzahl der Synergieeinheiten pro Wechselrichter | 2 | 2 | 3 | 3 | 3 |
| Querschnitt und Außendurchmesser des AC-Kabels: Leiter/PE (Aluminium oder Kupfer) (mm²/mm) | Querschnitt bis 120 / 70 mm²; Außendurchmesser 30-50 / 12-20 mm | Querschnitt bis 120 / 70 mm²; Außendurchmesser 30-50 / 12-20 mm | Querschnitt bis 120 / 70 mm²; Außendurchmesser 30-50 / 12-20 mm | Querschnitt bis 120 / 70 mm²; Außendurchmesser 30-50 / 12-20 mm | Querschnitt bis 120 / 70 mm²; Außendurchmesser 30-50 / 12-20 mm |
| DC-Eingang: Wechselrichter/Synergieeinheit(7)(8) | 8/4 MC4-Paare | 8/4 MC4-Paare | Kabeleinführung, 2 Paare / 1 Paar, Querschnitt bis 50 mm², Aluminium oder Kupfer, Außendurchmesser des Kabels 12-20 mm | Kabeleinführung, 2 Paare / 1 Paar, Querschnitt bis 50 mm², Aluminium oder Kupfer, Außendurchmesser des Kabels 12-20 mm | 12/4 MC4-Paare, Kabeleinführung, 3 Paare / 1 Paar, Querschnitt bis 50 mm² Aluminium oder Kupfer, Außendurchmesser des Kabels 12-20 mm |
| Abmessungen (H x B x T) (mm) – Synergieeinheit | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Abmessungen (H x B x T) (mm) – Synergiemanagement-Gerät | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Gewicht (kg) – Synergieeinheit | 32 | 32 | 32 | 32 | 32 |
| Gewicht (kg) – Synergiemanagement-Gerät | 18 | 18 | 18 | 18 | 18 |
| Betriebstemperaturbereich (°C) | von -40 bis +60(9) | von -40 bis +60(9) | von -40 bis +60(9) | von -40 bis +60(9) | von -40 bis +60(9) |
| Kühlung | Lüfter (austauschbar) | Lüfter (austauschbar) | Lüfter (austauschbar) | Lüfter (austauschbar) | Lüfter (austauschbar) |
| Geräuschemission (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Schutzart | IP65 – außen und innen | IP65 – außen und innen | IP65 – außen und innen | IP65 – außen und innen | IP65 – außen und innen |
| Montage | Mitgelieferte Halterung | Mitgelieferte Halterung | Mitgelieferte Halterung | Mitgelieferte Halterung | Mitgelieferte Halterung |
(1) Option in einigen Ländern verfügbar. Weitere Informationen: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 im Vereinigten Königreich
(3) Falls ein externer FI/RCD erforderlich ist, muss dessen Auslösestrom ≥ 200 mA für SE50K/SE66.6K; ≥ 300 mA für SE90K, SE100K betragen.
(4) Sofern dies durch lokale Vorschriften zulässig ist.
(5) Für Spezifikationen zusätzlicher Kommunikationsoptionen besuchen Sie https://www.solaredge.com/products/communication oder die Resource Library: https://www.solaredge.com/downloads# um das entsprechende Datenblatt herunterzuladen
(6) Alle Normen und Zertifikate stehen in der Kategorie „Certificates“ in der Resource Library zum Download zur Verfügung: https://www.solaredge.com/downloads#/
(7) Der DC‑Eingang ist mit MC4‑Anschlüssen oder mit Kabeleinführungen unter der Wechselrichter‑Teilenummer erhältlich. Für weitere Informationen kontaktieren Sie SolarEdge
(8) Nur MC4‑Steckverbinder von Staubli sind zur Verwendung zugelassen
(9) Leistungsminderung – für die Spezifikation siehe https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
