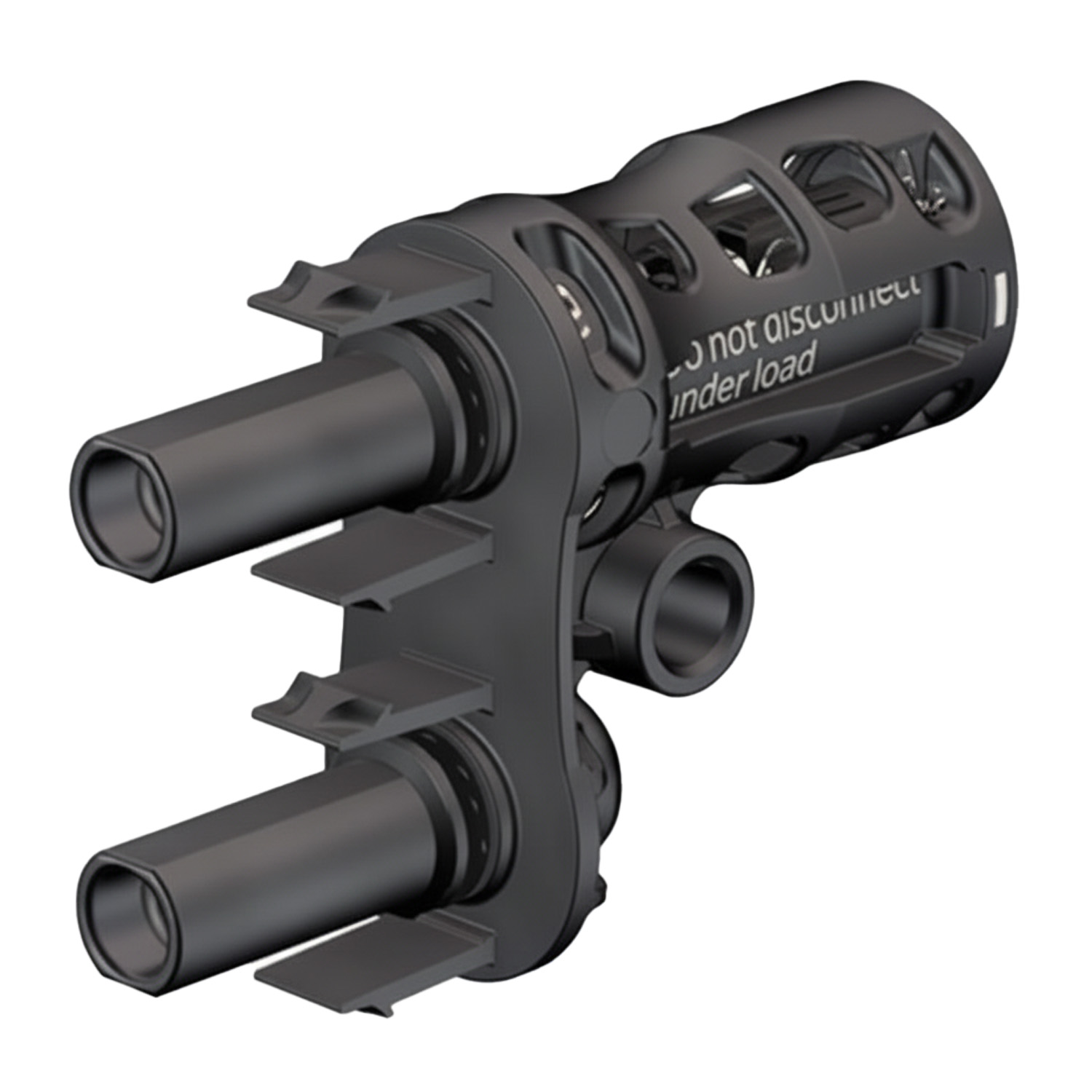

MC4-Steckverbinder – Parallel-Y-Verteiler (Buchse) MC-PV-AZB4-EVO 2-UR
| Gewicht | 0,02 kg |
|---|---|
| CN | 85366990 |
Produktdetails
| Gewicht | 0,02 kg |
|---|---|
| CN | 85366990 |
Verbindung für Parallelschaltungen (T-Stück) PV-AZB4-EVO 2-UR ( – ; – ) > ( + ) Steckverbinder zur Parallelschaltung von PV-Modulsträngen. Kompatibel mit den Steckverbindern MC4 EVO2 und MC4. Für Spannungen bis 1500 V nach IEC 62852 und UL 6703. – Verfügt über eine Verriegelung gegen unbefugtes Trennen. Aufbau: 2x Buchse ( + ) KBT4 EVO2 → Stecker ( – ) KST4 EVO2
| Parameter | Wert |
|---|---|
| Technische Daten | |
| Nennspannung | DC 1500 V (gemäß IEC 62852: 2014 + AMD1:2020)
DC 1500 V (gemäß UL 6703) |
| Prüfspannung (kV) | 8 kV²) |
| Nennstoßspannung (kV) | 16 kV |
| Nennstrom IEC (A) | 60 A¹) |
| Nennstrom UL (A) | 50 A¹) |
| Umgebungstemperaturbereich (IEC) (°C) | -40 °C … + 85 °C |
| Umgebungstemperaturbereich (UL) (°C) | -40 °C … + 90 °C |
| Obere Grenztemperatur IEC (°C) | 115 °C¹) |
| Schutzart, verbunden | IP65/IP68 (1 m, 1 h) |
| Schutzart, nicht verbunden | IP2X |
| Verschmutzungsgrad | 3 |
| Kontaktwiderstand der Steckverbinder (mΩ) | < 0,5 mΩ |
| Schutzklasse | II |
| Kontaktssystem | MULTILAM |
| Kontaktmaterial | Kupfer, verzinnt |
| Isoliermaterial | PA |
| Verriegelungssystem | Verriegelungstyp |
| Flammschutzklasse | UL94-V0 |
| Salznebelprüfung, Schweregrad 6, gemäß IEC 60068-2-52 | Ja |
| UV-Beständigkeit (gemäß ISO 4892-2/3) | Ja |
| TÜV Rheinland Zertifikat gemäß IEC62852:2014+AMD1:2020 | R 60149724 |
| UL-Zertifikat gemäß UL6703 | E343181 |
| Kompatibel mit Steckertyp | Original-MC4
Original-MC4-Evo 2 |
| Maximale Höhe über dem Meeresspiegel für den Betrieb (m) | 5000 m; AK 60159400 |
| CE-Konformitätserklärung | CE-Konformitätserklärung |
| Bestellung | |
| Bestellnummer 32.0196 | Abzweigsteckdose MC4-Evo 2 (PV-AZB4-EVO 2-UR) |
| Bestellnummer 32.0197 | Abzweigstecker MC4-Evo 2 (PV-AZS4-EVO 2-UR) |
| Zubehör | |
| 32.0716 | Dichtungsschutzkappe, passend für die Buchsenseite (PV-BVK4) |
| 32.0717 | Dichtungsschutzkappe, passend für die Steckerseite (PV-SVK4) |
| 32.6066 | Entriegelungswerkzeug (PV-MS-MC4-EVO) |
¹) Nennspannung und Nennstrom sowie die obere Grenztemperatur sind auf den MC4‑Evo 2 Abzweigstecker begrenzt. Detaillierte Angaben finden Sie in MA292.
²) Nennspannung 1000 V und Prüfspannung 6 kV. Nennspannung 1500 V und Prüfspannung 8 kV.
³) Der MC4‑Evo 2 Abzweigstecker ist für Kabelsystemlösungen in Photovoltaikanlagen vorgesehen. Abzweigstecker dürfen jedoch nicht direkt an die Anschlussdosen von Wechselrichtern angeschlossen werden.
Montageanleitung MA292: www.staubli.com/electrical
